LED燈具3C認證中常見的20個問題

發布于：2020-8-20　來源：來源網絡　點擊：1785

基本原則

1、光源發光，燈具用光

照明使用的光線由光源發出，燈具是優化光線發散，保證光源使用安全的器具，因此燈具安全標準不涉及對光源本身的要求；

2、燈具命名與光源分離，為照明服務

燈具利用光源發出的光線為照明服務，因此燈具標準的分類和命名不應與光源有關，而應直接體現其服務能力、對象和場所。

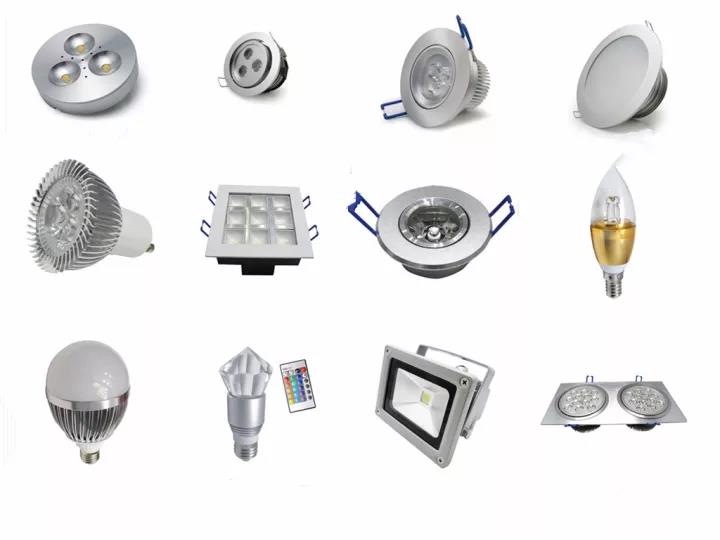

充分理解兩個原則后不難發現，目前已有的燈具國家標準都適用于LED燈具，只是LED燈具的一些已知的特性在現有標準中尚無具體體現，需要進一步針對LED燈具的特性，制定LED燈具特殊的性能和能效標準。LED燈具可以劃歸到嵌入式燈具、固定式通用燈具、可移式通用燈具、水族箱燈具、電源插座安裝的夜燈、地面嵌入式燈具這六大類燈具中，申請CCC認證。

1、認證單元如何劃分？

①安裝方式；

②光源種類；

③防觸電保護等級；

④外殼防護等級；

⑤安裝面材料、隔熱材料覆蓋；

⑥燈的控制裝置；

以上6點相同，且結構相似者可以劃分為同一單元。

Ⅰ類--基本絕緣+保護接地；

Ⅱ類--雙重絕緣/加強絕緣；

Ⅲ類--電源電壓SELV+燈具工作電壓SELV。

一般在接線端子下放置絕緣襯墊，并采用雙螺釘固定，目的在于使接線后可能從絞合導體中脫出的一股游離導體不接觸金屬部件（對于電源導體）或帶電部件（對于接地導體）。

除非有適當?shù)逆i緊裝置（如彈簧墊圈），自攻螺釘不能用于連接載流部件；除非每個連接處至少有兩顆，自攻螺釘不能用于提供接地連續性。

判斷移除這些部件后，燈具的IP防護等級是否降低、防觸電保護是否依然達標、紫外線和光源濺射危害防護是否依然達標。如果存在任意一個否定的判斷，則應將其視為易碎部件并進行沖擊試驗。

應選擇導體截面積足夠大的軟纜，使懸掛時導體受力不大于15N/mm2。

①安裝表面面溫度要求：

正常工作熱試驗和異常工作熱試驗中測得的安裝表面溫度分別不超過90+5℃和130+5℃；

②燈控制裝置類型要求：

帶符合IEC61558-2-4/IEC61558-2-6/IEC60989的變壓器以及電子式燈控制裝置的，無進一步要求；

③與安裝表面間距要求：

至少10mm（燈具外殼在燈控制裝置投影面內連續，燈控制裝置到燈具外殼內表面至少3mm,燈具外殼外表面到安裝表面至少3mm）；或至少35mm（燈具外殼在燈控制裝置投影面內不連續，燈控制裝置到安裝表面有直接通路）；

④帶熱保護器類型要求：

帶標符號和符號（…不大于130）熱保護器的，無進一步要求；帶標符號（…大于130）熱保護器和不帶熱保護器的，應進一步符合燈的控制裝置故障條件熱試驗的要求。

燈具提供或設計使用不可拆卸軟纜或軟線（電源軟纜或軟線，互聯電纜），并且其伸出燈具超過80mm，則需要配備軟線固定架。

Ⅲ類燈具不能使用符合GB1002/GB1003的插頭。

燈具的環路安裝只能通過器具耦合器或接線端子來完成。

可以。但如果采用的絕緣，則需符合相關的絕緣電阻和電氣強度的要求。

與帶電部件之間僅有基本絕緣，并且可觸及（安裝完成、為更換光源或啟動器而打開時）或易與支承表面接觸的金屬部件。

應將樣品置于潮濕箱內48小時，箱內濕度應保持在91%~95%,溫度為20~30℃之間任意適宜值。

LED燈具不同極性帶電部件之間也需要進行絕緣電阻和電器強度試驗，試驗時應將不同極性帶電部件之間的功能性部件拆除，使試驗電壓加到部件的絕緣上。

只有工作電壓在25V以下時，才沒有要求爬電距離和電氣間隙的要求。需要注意的是，小于1mm的槽口，計算爬電距離只算槽口寬度；小于1mm的間隙，計算電氣間隙時忽略不計。

無論是否存在異常工作狀態，對LED燈具進行耐久性試驗時均統一采用1.10Un,持續240h（正常工作10×24h）。

正常工作熱試驗采用1.06Un（測帶tc值部件溫度時采用1.00Un），若LED模塊與LED驅動器的連接方式為焊接或不可拆接線端子，則無需進行異常工作熱試驗，否則采用1.10Un進行異常工作熱試驗。

可移式燈具6°傾斜時應不傾倒；15°傾斜時若傾倒，則在異常工作熱試驗時應將燈具按照傾倒后的位置放置。

除GB7000.1中列出的可能的異常工作條件，新增用覆蓋物蓋住夜燈的異常工作條件，燈具應在1.00Un下連續工作7h或直到損壞。

①IP65+排水裝置；

②IP65+IP67；至少包含上述方案中的一組，可以有更多的IP等級，如IP65+IP67+IP68。
